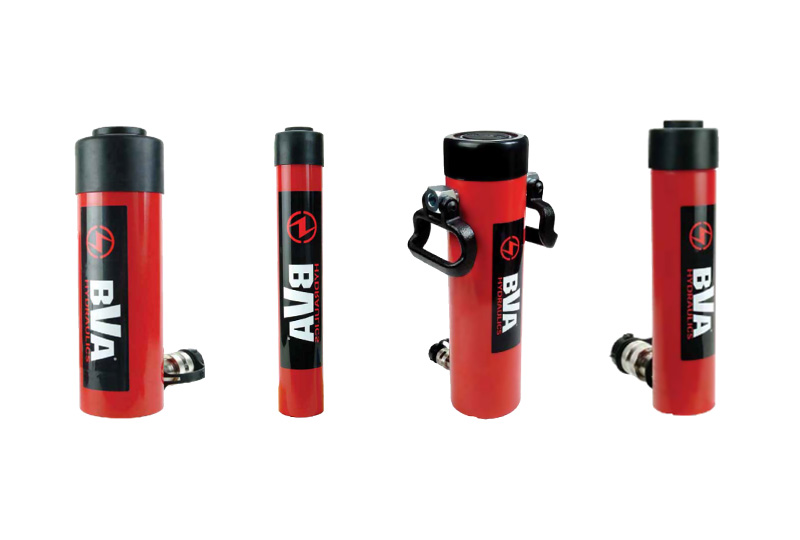

Single Acting

Heavy Duty Return Spring for quicker retraction.

Solid steel cylinder body.


Model Number Stroke А  В  Oil Capacity Weight
Min. Height Max. Height
(mm)  (mm)  (mm)  (cc)  (Kg)
Cylinder Capacity: 5 Ton = 45 kN
Н0501   26 116 142 16 1,4
Н0503   78 169 247 50 1,6
Н0505   129 221 350 83 2,1
Н0507   180 272 452 116 2,3
Н0509   231 323 554 149 2,5
Cylinder Capacity: 10 Ton = 101 kN
Н1001   25 92 117 36 1,8
Н1002   51 123 174 73 2,3
Н1004   102 174 276 147 3,1
Н1006   151 250 401 218 4,3
Н1008   202 301 503 291 5,4
Н1010   253 352 605 365 6,4
Н1012   305 403 707 438 6,8
Н1014   356 450 806 514 7,5
Cylinder Capacity: 15 Ton = 142 kN
Н1501   25 124 149 51 3,3
Н1502   51 149 200 103 3,9
Н1504   101 200 301 204 5,1
Н1506   152 270 422 308 7
Н1508   203 321 524 411 8
Н1510   254 372 626 515 9,3
Н1512   305 423 728 618 10,9
Н1514   356 474 830 721 11,8
Н1516   407 529 936 824 12,8
Cylinder Capacity: 25 Ton = 232 kN
Н2501   26 143 169 86 6,1
Н2502   51 168 219 169 6,6
Н2504   102 219 321 338 8,7
Н2506   155 272 427 514 10,5
Н2508   206 323 529 683 12,3
Н2510   257 374 631 852 14
Н2512   310 426 736 1028 15,3
Н2514   362 476 838 1201 17,7
Cylinder Capacity: 30 Ton = 287 kN
Н3008   210 387 599 879 18,5
Cylinder Capacity: 50 Ton = 496 kN
Н5502   51 176 227 361 15,5
Н5504   101 227 328 715 19,3
Cylinder Capacity 50 Ton = 496 kN
(Incl. 2 Carry Handles)
Н5506   158 283 441 1119 23,5
Н5510   260 384 644 1845 34.0
Н5513   337 461 798 2388 36.8
Cylinder Capacity 75 Ton = 726 kN
(Incl. 2 Carry Handles)
Н7506   156 285 441 1620 30,6
Н7513   333 492 825 3458 52.4
Cylinder Capacity 100 Ton = 928
(Incl. 2 Carry Handles)
Н10002   51 219 270 677 31.5
Н10006   168 357 525 2229 52.4
Н10010   260 449 709 3451 68.7

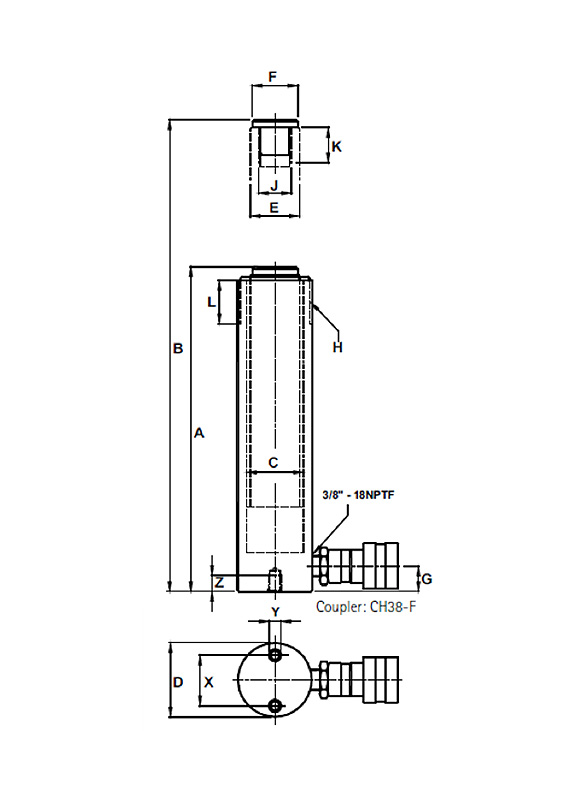

Model Number Capacity kN Cylinder Effective Area  С  D E F G H  L  J K X Y  Z
Bore Diameter Outside Diameter Plunger Diameter Saddle Collar Base to Inlet Port Plunger Collar Thread  Длина резьбы плунжера  Internal Length Thread Length Base Mounting Hole
Bolt Circle Thread Thread Depth
(cm2)  (mm)  (mm)    (mm)  (mm)    (mm)  (mm)  (mm (мм )
5 Ton 45 6,4 29 38 25 25 20 1 1/2”-
 16 UN  		 28 3/4”-
 16UNF  		 16 25 1/4”-
 20UNC  		 14

Н1001   101   14,5 43   57   38   N/A   20 2 1/4”-
 14UNC  		 29 10-
 24UNC  		 6 40   5/16”-
 18UNC  		 14
10 Ton 101   14,5 43   57 38 35 20 2 1/4”-
 14UNC  		 29 1"-8UNC 20 40 5/16”-
 18UNC		 14

15 Ton 142   20,3 51   70 41 38 25 2 3/4”-
 16UNC  		 30 1"-8UNC 25 48 3/8”-
 16UNC		 13

25 Ton 232   33.2   65   85 57 50 25 3 5/16”-
 12UN  		 49   1 1/2"-16UN 30 59 1/2”-
 13UNC		 19

30 Ton 287   41.9   73   102 57 50 50 3 5/16”-
 12UN  		 49   1 1/2"-16UN 30 N/A  N/A   N/A

50 Ton 496   70.8   95   127 80 70 31 5”-12UN   55   N/A   N/A  95 1/2”-
 13UNC		 19

75 Ton 726   103.9   115   147 95 127 80 5 3/4”-
 12UN  		 44   N/A   N/A  N/A  N/A   N/A

Н10002 928   132.7   130   159 105 70 38 6 1/4”-
 12UN  		 57   N/A N/A N/A N/A   N/A
100
 Ton		 928   132.7   130   177   105   70   40   6 5/16”-
 12UN  		   1 1/2”-
 16UN  		     1/2”-
 13UNC
