Торцевые

Точность выхода крутящего момента +/- 3%; Установленный предохранитель не позволяет инструменту соскакивать; Повторяемость установленного момента ±1°; Запатентованный цельнометаллический корпус; Шарнирное соединение с быстроразъемами работает на 360 градусов;

Модель	4Р-S-106	4Р-S-126	4Р-S-175	4Р-S-460	4Р-S-774	4Р-S-1020	4Р-S-1520	4Р-S-2852	4Р-S-3762	4Р-S-8020	4Р-S-13900
квадрат	3/4”	3/4”	3/4”	1	1.1/2”	1.1/2”	1.1/2”	2.1/2”	2. 1/2"	2. 1/2"	3. 1/2"
Мин. крутящиймомент, кг-м	10	13	17	45	78	102	152	267	375	802	1390
Макс. крутящиймомент, кг-м	106	126	175	460	774	1020	1520	2852	3762	8020	13900
точность выхода	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%	+/-3%
повторяемость	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%
Рабочий цикл	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%	100%
Вес, кг	1	1.25	2.50	4.20	8.40	8.90	13.6	28.5	32.7	60.8	109

Модель	4Р-S-106, мм	4Р-S-126, мм	4Р-S-175, мм	4Р-S-460, мм	4Р-S-774, мм	4Р-S-1020, мм	4Р-S-1520, мм	4Р-S-2852, мм	4Р-S-3762, мм	4Р-S-8020, мм	4Р-S-13900, мм
Высота	78	88	105	135	163	182	198	237	259	292	349
Длина1	91,5	93,8	121	153	194	208	227	274	294	367	469
Длина2	120,3	123	160	213	254	291	313	390	415	522	619
Радиус	18,7	20	25	32,5	41,3	45,2	49,9	58,4	62,5	78,8	95
Ширина1	40	42	51	67	82	91,8	100	124	134	167	200
Ширина2	52,6	64,8	71,6	93,3	116	128	137	183	194	226	260
Ширина3	86,7	84,4	118	149	175	204	225	275	293	372	412

Длина реакции колодки
Модель	Длина	Высота	Выход
4Р-S-175	3.55	1.65	1.13	0.83
4Р-S-460	4.5	2.15	1.52	1.09
4Р-S-1020	6.25	2.9	2.05	1.65

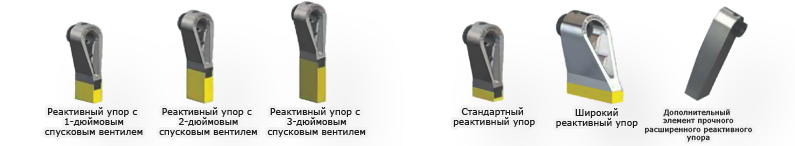

Реакционная упора в виде трубы
Модель	Модель	Диаметр	Длина
4Р-S-175	ASPD-2-02-ERT	2	18,57
4Р-S-460	ASPD-3-03-ERT	2,63	23,75
4Р-S-1020	ASPD-7-03-ERT	3,5	23
4Р-S-1520	ASPD-11-03-ERT	3,75	25,13
4Р-S-3762	APSD-27-3-ERT	5	16,5

Расширение
Серия	Длина	Ширина
APSD2-03-EXT1	1,52	1
APSD2-03-EXT2
APSD2-03-EXT3
APSD3-03-EXT1	2	1,25
APSD3-03-EXT2
APSD3-03-EXT3
APSD7-03-EXT1	2,74	1,75
APSD7-03-EXT2
APSD7-03-EXT3
APSD11-03-EXT1	3	2
APSD11-03-EXT2
APSD11-03-EXT3
APSD27-03-EXT1	4	2,5
APSD27-03-EXT2
APSD27-03-EXT3

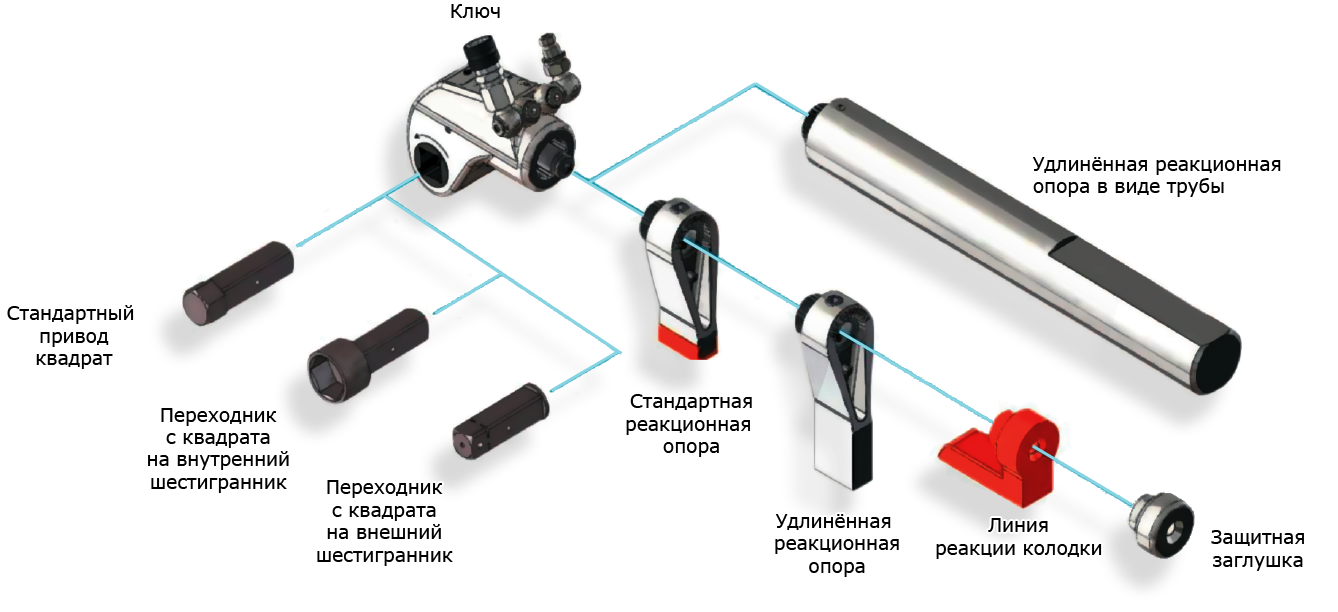

Модель	Приводной Квадрат
4Р-S-175	APSD-2-11 (Specify A/F Size)
4Р-S-460	APSD-3-11 (Specify A/F Size)
4Р-S-1020	APSD-7-11 (Specify A/F Size)
4Р-S-1520	APSD-11-11 (Specify A/F Size)
4Р-S-3762	APSD-27-11 (Specify A/F Size)

Модель	Выход на внешний шестигранник
4Р-S-175	APSD-2-NPSD
4Р-S-460	APSD-3-NPSD
4Р-S-1020	APSD-7-NPSD
4Р-S-1520	APSD-11-NPSD

Модель	Защитная заглушка
4Р-S-175	PSD-2-EC
4Р-S-460	PSD-3-EC
4Р-S-1020	PSD-7-EC
4Р-S-1520	PSD-11-EC
4Р-S-3762	PSD-27-EC
